LED조명 사업부

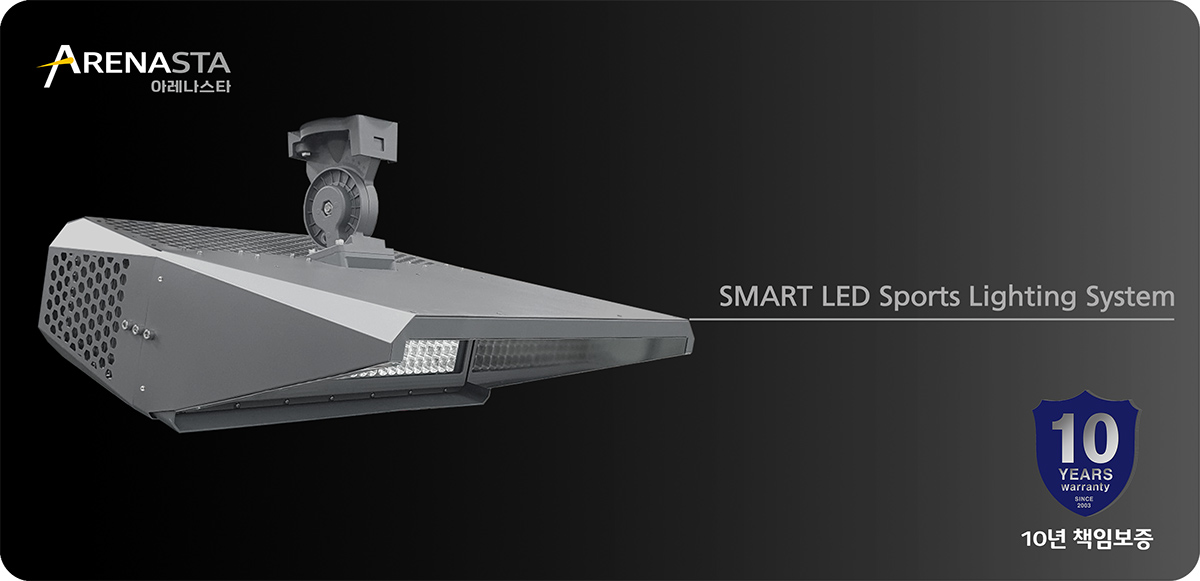

STA-1000
파라볼릭 리플렉터를 적용한 고출력 비대칭 배광 구현
기존 고출력 비대칭 투광등기구에서는 다양한 배광을 구현하기 어려움이 있다.
SPECIFICATION
| 구분 | STA-1000 | |
|---|---|---|
| 소비전력 [W] | 1,000 | |
| G2B식별번호 | 등록중 | |
| 입력전압 [Vac] | 100~240V | |
| 색온도 [K] | ≥ 5,700 | |
| 연색성 [Ra] | ≥ 75 | |
| 광효율 [Im/W] | ≥ 130 | |
| 정격광속 [Im] | ≥ 130,000 | |
| 배광각 [˚] | 20˚, 35˚, 45˚, 60˚, 110˚ | |
| 크기 [mm] | 651×702×233 | |
| 인증현황 | 의무구매대상 |  |
| 우선구매대상 |   |
|
| 기타기술인증 |      |
|
적용특허
| 특허등록번호 | 특허명 | 적용부문 |
|---|---|---|
| 특허 제 10-2062693호 | 기판 제조 방법 | 방열소재 |
| 특허 제 10-2158938호 | 에폭시 수지 조성물 및 이를 이용한 방열회로기판 | 방열소재 |
| 특허 제 10-1288623호 | 조명기기용 냉각장치 | 방열엔진 |
| 특허 제 10-2273715호 | 이중 복합 방열기능을 구비한 LED조명장치 | 방열엔진 |
| 특허 제10-2143138호 | 집중적이고 균일한 배광 제어가 가능한 리플렉터 구조를 구비한 엘이디 조명장치 | 배광구조 |
| 특허 제 10-2273709호 | 배광각 제어를 통한 집중적이고 균일한 광 조사가 가능한 고출력 비대칭 LED 조명장치 | 배광구조 |
주요특징
- 비대칭 배광을 구현한 고출력 LED비대칭 투광등기구 (1000W / 1200W / 1500W)
- 파라볼릭 리플렉터를 적용한 비대칭 배광 실현으로 사용환경에 맞춘 배광설계가 가능
- 다양한 각도의 렌즈타입 배광 구현 (20 °, 35 ° 45 ° 60 ° 110 ° )
- 비대칭 배광을 통한 직사광 조사로 후사광 및 상향광을 제거하여 빛공해 저감을 실현
- 마운팅브라켓 상,하,좌,우 각도 조절 가능 및 각도조절에 따른 목표지점에 정확한 조사
- 전원선 등 노출배선 최소화로 인한 내구성 확보
[파라볼릭 리플렉터 적용한 배광 구현]

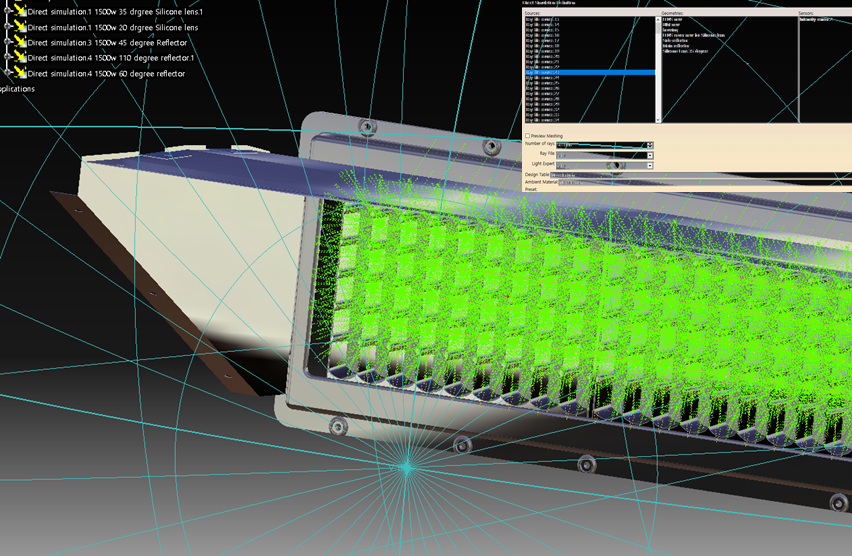

[광원 선정 및 Raytracing을 통한 배광설계]

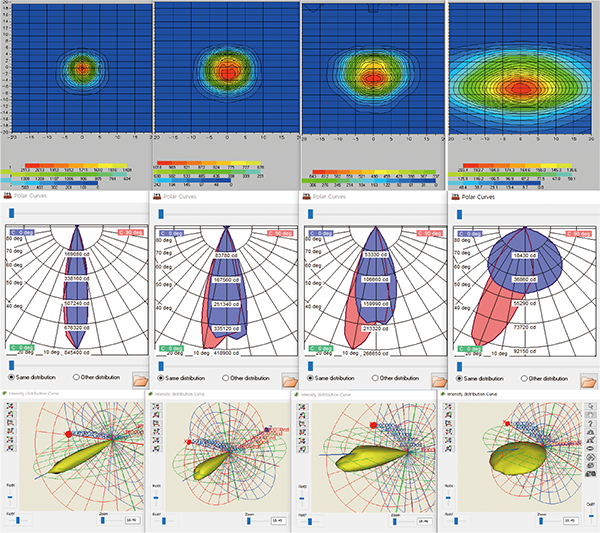

다양한 각도의 배광 시뮬레이션
- 파라볼릭 리플렉터를 적용하여 전면 및 후면 배광 조정 가능
- 고효율 실리콘 렌즈로 좌 / 우배광 조정 가능
- 내부 파라볼릭 리플렉터로 개별 LED 배광 조정 가능
- 메인 리플렉터 반사 효율 97% 및 실리콘 렌즈의 투과율 96% 실현

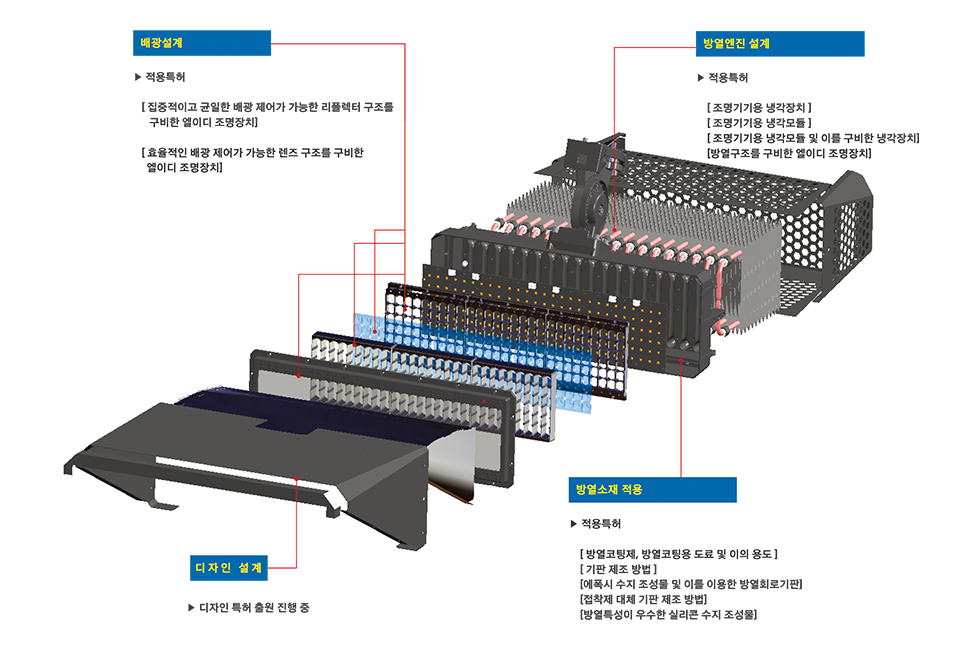

고효율 실현 및 장수명 보장을 위한 적층형 고성능 방열엔진 구조
출력이 높을수록 많은 열이 발생하며 장수명 보장을 위해 높은 수준의 방열성능이 확보되어야 한다.
적층형 고성능 방열엔진 구조
3차원 히트파이프 /적층 3D 방열핀 특허기술 적용에 의한 방열기능
- 이중 복합 방열 기능을 구비하여 고출력 및 고효율 실현
- 기존 국내기술 대비 방열성능 30% 이상 향상
- 우수한 광효율 (1000W 기준 130lm/W) 및 친환경 실현

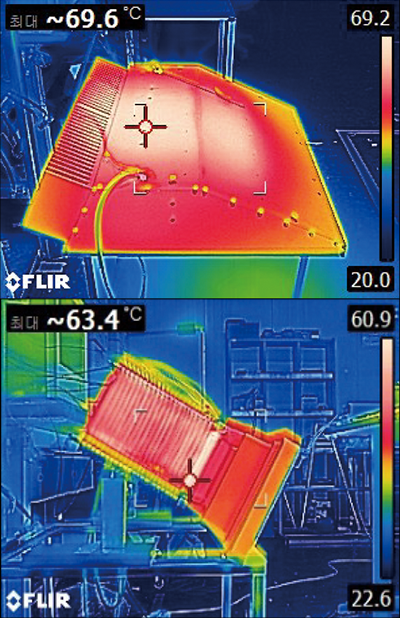

- LED소자접합온도 85℃ 이하 열관리를 통한 90,000시간 이상장수명 (L90 )확보 [10년 이상 품질 및 하자 보증 ]
고성능 방열엔진의 차별화된 방열기술
- 5W /mk 3.0T Metal PCB 적용 및 3W /mk 열전달 그리스 도포[세계적 수준의 고방열소재 직접 생산 및 적용하여 고성능 방열 확보]
- LED 모듈의 열이 3차원 히트파이프에 전달*히트파이프 :구리나 알루미늄대비 약 40~80배 가량 열전도율이 높음
- 모세관 현상에 의해 작동유체가 적층 3D 방열핀으로 열 전달
- 적층된 3D 방열핀에서 공기중으로 방열
- 전도와 대류에 의한 복합 방열 구조로 효과적인 열 방출
- 고성능 방열구조의 소형화 및 경량화 구현
[특허출원] 이중 복합 방열 기능을 구비한 LED 조명장치
