LED조명 사업부

직사광을 저감한 차세대 LED 스포츠 · 대공간 조명
국내외적으로 다양한 빛공해 피해 및 문제점이 발생하고 있으며, 생활수준이 향상됨에 따라 반드시 해결해야 할 사회적 과제이다.

SPECIFICATION

구분 ARENA-200(S)
소비전력 [W] 200
G2B식별번호 등록중
입력전압 [Vac] 100~240V
색온도 [K] ≥ 5,700
연색성 [Ra] ≥ 75
광효율 [Im/W] ≥ 130
정격광속 [Im] ≥ 26,000
광각 [˚] WIDE / MIDIUM / NARROW
크기 [mm] 408*586*215
인증현황 의무구매대상
우선구매대상
기타기술인증
적용특허
특허등록번호 특허명 적용부문
특허 제 10-2062693호 기판 제조 방법 방열소재
특허 제 10-2158938호 에폭시 수지 조성물 및 이를 이용한 방열회로기판 방열소재
특허 제 10-2017670호 방열구조를 구비한 엘이디 조명장치 방열엔진
특허 제 10-2132456호 효율적인 배광 제어가 가능한 렌즈 구조를 구비한 엘이디 조명장치 배광구조
특허 제 10-2143138호 집중적이고 균일한 배광 제어가 가능한 리플렉터 구조를 구비한 엘이디 조명장치 배광구조
일반 투광등
  • 광원이 사용자에게 노출되어 눈부심으로 인한 운동능력 저하 및 안전문제 발생
  • 상향광에 의한 sky glow 현상 발생
  • 침입광 및 후사광에 의한 생활 및 생태환경 악영향 발생

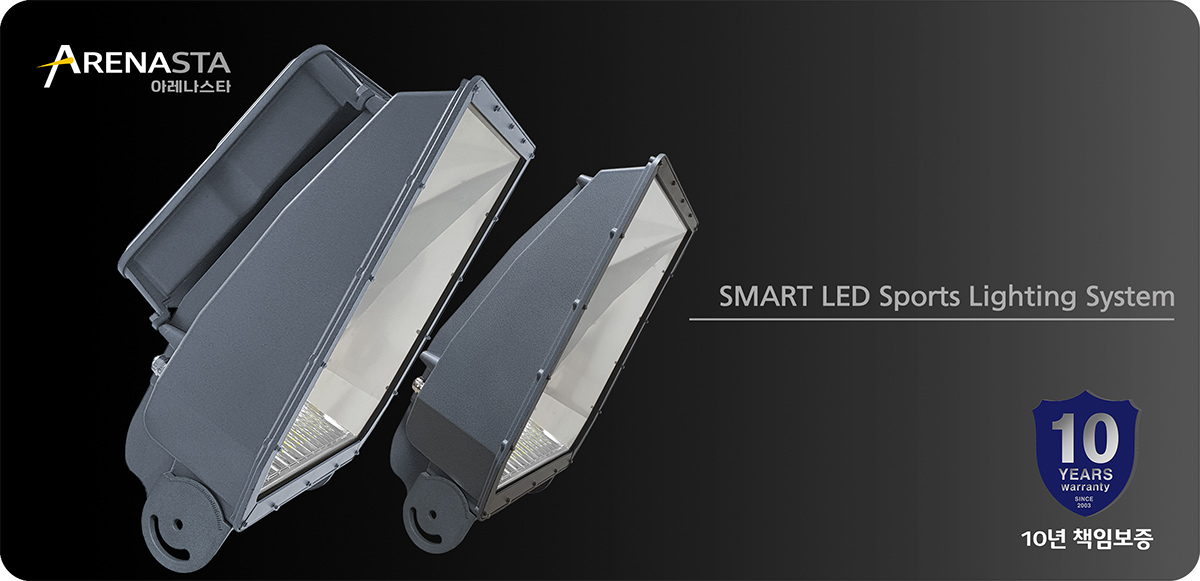

ARENA 비대칭 투광등기구
  • 상향광, 후사광 저감으로 도심지역 빛공해 예방 및 주변 생태계 피해 최소화
  • 눈부심 저감으로 운동선수 경기력 저하 예방 및 쾌적한 환경 제공
  • 눈부심으로 인한 항공기 이착륙 및 해상작업, 차량운행시 안전사고 예방

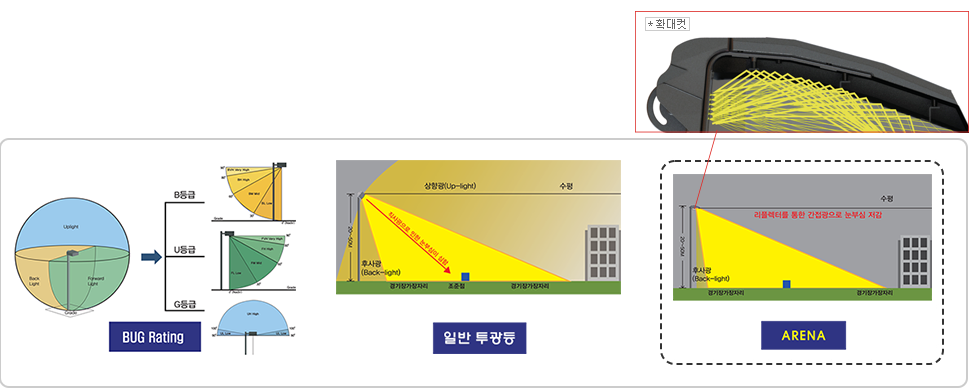

  • 비대칭 이중리플렉터 광학계 설계로 *BUG등급 B2-U1-G3 달성
  • BUG등급 : 미국 IESNA(북미조명학회)에서 조명기구의 배광성능과 빛공해 발생 정도에 따라 정한 옥외조명기구의 등급 분류기준으로 코드에 부여된 숫자가 높을수록 그 정도가 심함을 의미하여 빛공해 발생을 예측하는 효과적인 수단으로 사용됨
  • 제 2차 빛공해 방지 종합계획 시행(2019, 환경부 및 관계부처합동)을 통한 빛공해 저감 등기구 설치를 권장함
WBR [ Whole Body heat Radiation ] 방열 시스템 적용
LED조명을 비롯한 전자기기 고장의 주된 원인은 구동 시 발생되는 열이며
장수명의 보장을 위해서는 방열성능 확보가 필수적이다
전자기기 고장원인

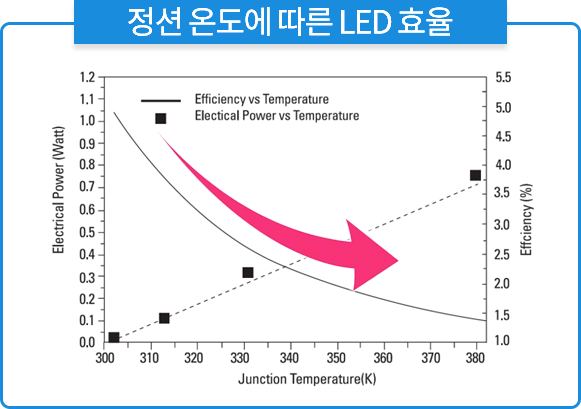

정션 온도에 따른 LED 효율
방열 시스템 적용
일반 투광등
  • 원부의 위치상 구조적으로 방열 면적 확보가 어려움
ARENA 비대칭 투광등기구
  • 열원(LED)에서 발생한 열은 히트파이프를 통해 방열핀에 전달 : 열전도 현상
  • 방열면적 증대를 위해 LED등기구 하우징 전체에 방열핀을 설치해 전체 면적을 방열판으로 사용 : 공기 대류 현상
  • 열전도와 대류 현상의 복합방열 구조로 효율적인 방열 시스템 구현
  • 등기구 하우징 전체가 방열판 역할(WBR:Whole Body thermal Radiation) : 등기구 소형화 및 경량화 구현
  • LED소자접합온도 85℃ 이하 열관리를 통한 84,700시간 이상 장수명 ( L90 ) 확보 [10년 이상 품질 및 하자 보증 ]

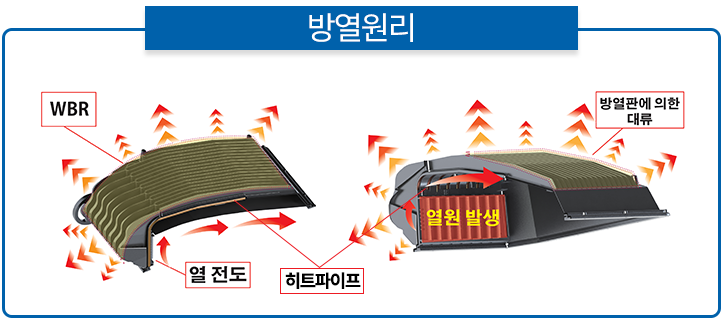

방열원리

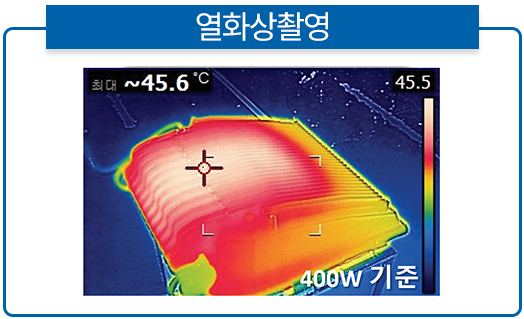

열화상촬영
다중 리플렉터 배광제어 방식으로 사용환경에 따른 다양한 배광 구현
기존 비대칭 투광등의 경우 단일 리플렉터 구조에 의존하여 다양한 배광 구현의 어려움이 있다
다양한 배광 구현
다양한 배광 형태를 활용하여 사용환경에 맞춘 배광설계가 가능하며 원거리까지 목표 조도 및 균제도 확보 가능

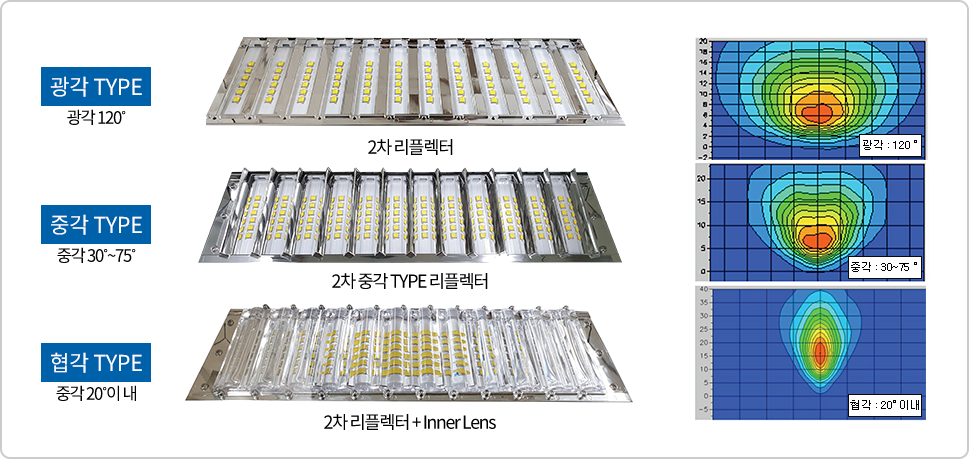

  • 광각 : 고반사 Al 포물선 1차 리플렉터와 2차 리플렉터를 적용하여 주광축 제어 및 상하 확산각 제어
  • 중각 : 1차 리플렉터와 2차 중각 TYPE 리플렉터를 적용하여 좌우 확산각을 30 ° ~ 75 ° 제어
  • 협각 : 1차 리플렉터와 2차 리플렉터 및 Inner Lens를 적용하여 좌우 확산각을 20 ° 내외로 제어
ARENA 비대칭 투광등기구
  • 열원(LED)에서 발생한 열은 히트파이프를 통해 방열핀에 전달 : 열전도 현상
  • 방열면적 증대를 위해 LED등기구 하우징 전체에 방열핀을 설치해 전체 면적을 방열판으로 사용 : 공기 대류 현상
  • 열전도와 대류 현상의 복합방열 구조로 효율적인 방열 시스템 구현
  • 등기구 하우징 전체가 방열판 역할(WBR:Whole Body thermal Radiation) : 등기구 소형화 및 경량화 구현
  • LED소자접합온도 85℃ 이하 열관리를 통한 84,700시간 이상 장수명 ( L90 ) 확보 [10년 이상 품질 및 하자 보증 ]
방열원리
열화상촬영
다양한 배광 형태를 활용하여 사용환경에 맞춘 배광설계가 가능하며 원거리까지 목표 조도 및 균제도 확보 가능

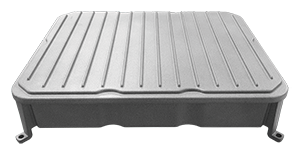

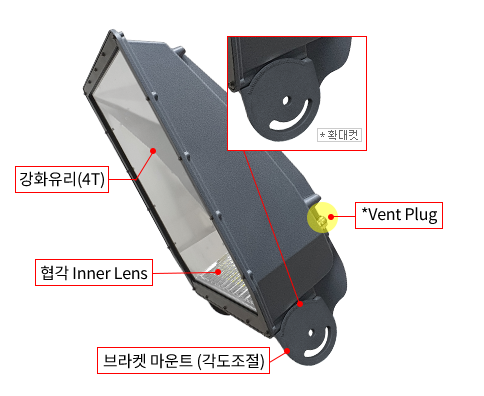

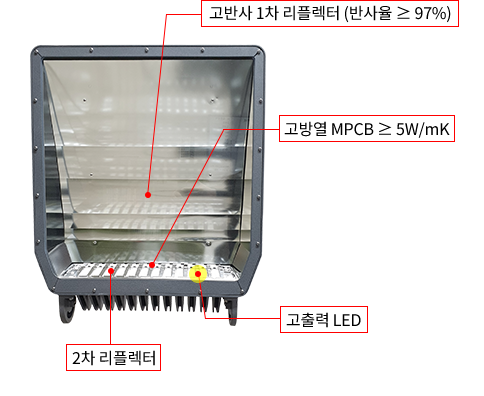

ARENA 비대칭 투광등기구 구성

* 옵션 - SMPS 일체형 케이스

* VentPlug :
하우징 내부외 외부의 압력차 또는 온도차를 없애 하우징 내부에 습기 및 결로현상 발생을 예방
